ТЕРМОСОПРОТИВЛЕНИЕ ТС-А-4001

Артикул: ТС-А-4001
Рейтинг:
(0 голосов)
от 1000.00 руб.
Сравнить
Термосопротивление предназначено для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, корпусов, нагревательных элементов и т.д.
Прежние названия термосопротивления ТС-А-4001: ТС-А-1388-4, ТС-А-1388-5

Принцип действия и конструкция:

Термосопротивление преобразует изменение температуры в изменение электрического сопротивления постоянного тока.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +150°С (для 50М) и +250°С (для Pt100 и Pt1000).

Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.

 Особенности:

   - Тефлоновый слой изоляции поверх экрана провода КМТФЭт-А-3, позволяет использовать датчик в пищевой, химической промышленности и т.д.

   - Высокая точность измерений

   - Высокая стабильность

   - Близость характеристики к линейной зависимости

   - Модификация ТС-А-4001-5 (D=5 мм) является аналогом дТС014, дТС214

   - Модификация ТС-А-4001-8 (D=8 мм) является аналогом дТС024

   - Модификация ТС-А-4001-5-Pt1000 (D=5 мм,Pt1000) является аналогом дТС3014

Монтаж:

Для соединения термосопротивлений с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм². Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3, КМНН-А-3 (до +200°С) и КМСЭ-А-3, КМССЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.
Для монтажа термосопротивления на объект измерения температуры можно использовать:
–  монтажные фланцы, например, MF-Х, MF-A cоотвествующего внутреннего диаметра;
–  накидные гайки, например, НГ, соответствующего внутреннего диаметра и внешней резьбы;
–  если требуется герметизация места установки, то используется врезной штуцер, например, ШВ-А соответствующего внутреннего диаметра и внешней резьбы (для датчиков длиной более 60 мм), который позволяет как задать нужную длину погружной части, так и герметизировать место установки термодатчика до давления 7,2 МПа и температуры +700°С.
Для защиты провода от излома в месте перехода «арматура-кабельный вывод» рекомендуется использовать пружины ПЗТ
Показатели надежности и условия эксплуатации:Показатели надежности термосопротивлений при соблюдении условий эксплуатации в рабочем диапазоне температур:
–  вероятность безотказной работы — не менее 0,95 за 15 000 ч (50М); не менее 0,95 за 40 000 ч (Pt100 и Pt1000);
–  средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
–  помещения с нерегулируемыми климатическими условиями и (или) навесы;
–  относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
–  атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр Значение
Количество чувствительных элементов 1
Номинальная статическая характеристика 50M Pt100, Pt1000
Диапазон измеряемых температур −50...+150°С −60...+250°С
Условное давление 2,5 МПа
Класс допуска датчика A, В
Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды) ±(0,15°С+0,02T)°С
±(0,3°С+0,02T)°С
Длина монтажной части (L) 20 мм, 25 мм, 30 мм, 50 мм, 60 мм, 100 мм, 150 мм, 200 мм, 250 мм – стандарт
40 мм, 80 мм, 120 мм, 160 мм – по заказу
Диаметр монтажной части (D) 4 мм, 5 мм, 6 мм, 8 мм, 10 мм
Длина кабельного вывода (l) 1000 мм, 2000 мм – стандарт
до 50 000 мм – по заказу
погрешность длины кабельного вывода ±3%
Тепловая инерция ≤ 10…30 с
Сопротивление изоляции ≥ 20 МОм
Схема подключения 3-проводная
Материал корпуса датчика нержавеющая сталь
Провод КМТФЭт-А-3, КМТЭ-А-3
Сечение провода 3×0,12 мм²
Наружные размеры провода КМТФЭт-А-3: ∅ 2,7 мм
КМТЭ-А-3: ∅ 2,3 мм
Степень защиты IP54

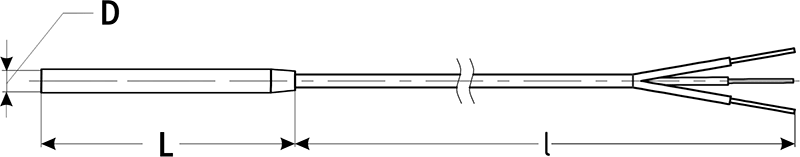

Габаритные размеры

ПРЕДЕЛЬНЫЕ ДОПУСТИМЫЕ ОТКЛОНЕНИЯ СОГЛАСНО ГОСТ 6651 (справочная таблица):
Тип Класс допуска Диапазон измерения Допустимые отклонения
50M A −50...+100°С ±(0,15°С+0,02T)
B −50...+200°С ±(0,3°С+0,02T)
C −180...+200°С ±(0,6°С+0,02T)
Pt100
Pt1000
A −100...+450°C (с проволочным ЧЭ);
−60...+300°C (с пленочным ЧЭ)
±(0,15°С+0,02T)
B −196...+660°C (с проволочным ЧЭ);
−60...+500°C (с пленочным ЧЭ)
±(0,3°С+0,02T)
C −196...+660°C (с проволочным ЧЭ);
−60...+600°C (с пленочным ЧЭ)
±(0,6°С+0,02T)
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2021-09-13-ЛВС
