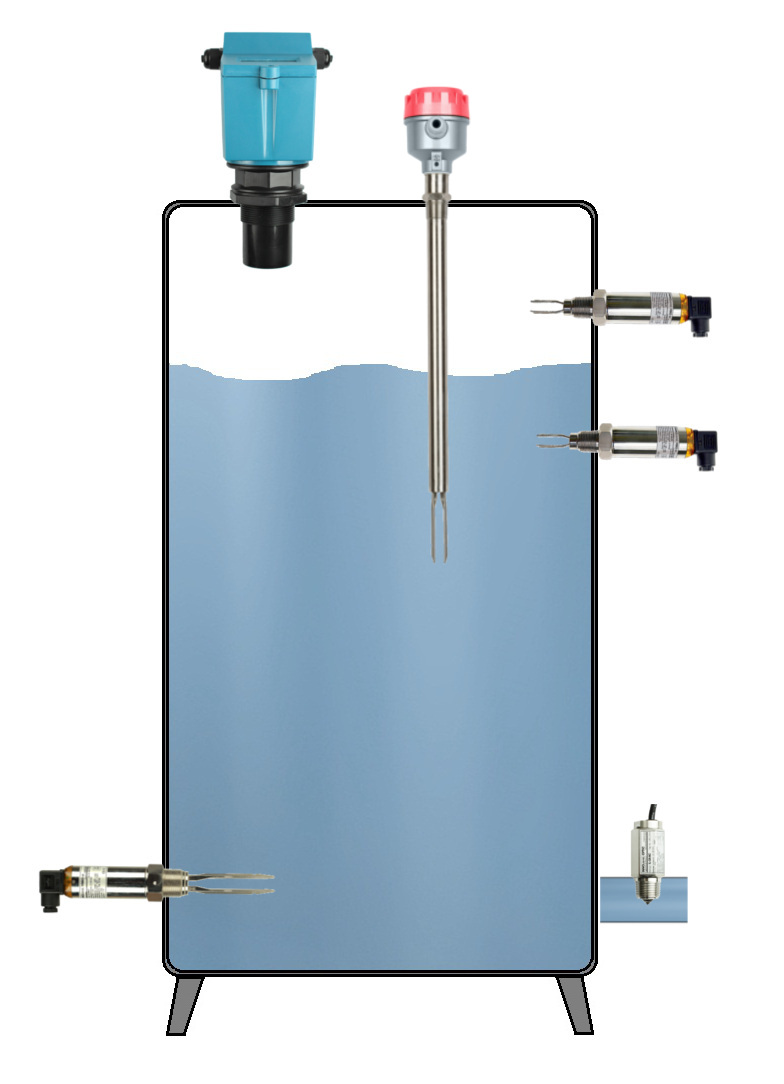

Датчики INNOLevel для жидких сред



Датчики INNOLevel для жидких сред

picforsite Контроллеры уровня



1

Принцип работы

Механические и магнитные поплавковые уровнемеры

Принцип действия основан на замыкании поплавком контактов, расположенных на различных уровнях направляющего стержня. В магнитных поплавковых уровнемерах используются герконы, а в механических – микровыключатели.

Преимущества

- просто

- дёшево

Недостатки

- контактный метод, при выборе поплавка необходимо учитывать: химическую совместимость со средой, плавучесть, вязкость, плотность и температуру

- не подходит для измерения уровня очень вязкой жидкости, шлама

- а также жидкости, которая прилипает к поплавку и стержню

- или содержит металлические кусочки, которые могут вызвать ложные срабатывания магнитных выключателей.

Магнитострикционные уровнемеры

Это поплавковые уровнемеры непрерывного действия, в которых используются магнитострикционный эффект. Поплавок с постоянным магнитом внутри перемещается вдоль направляющего стержня, в котором натянута проволока из магнитострикционного материала (волновод). В волновод подаются токовые импульсы. В месте расположения магнита (поплавка) при взаимодействии магнитного поля с током, возникают импульсы продольной деформации, которые регистрируются пьезоэлементом вверху стержня. Время прохождения импульса пропорционально расстоянию до поверхности.

Буйковые уровнемеры

На частично погружённый в жидкость буёк действует выталкивающая сила Архимеда, пропорциональная глубине погружения.

Ультразвуковые уровнемеры (Ultrasonic)

Принцип действия ультразвуковых уровнемеров основан на измерении времени распространения звуковой волны высокой частоты (20-200 кГц) от антенны уровнемера до поверхности жидкости и обратно.

Ультразвуковые уровнемеры подходят для измерения уровня вязких жидкостей и сыпучих материалов.

Недостатки

- звуковой сигнал не может распространяться в вакууме

- на показания оказывают влияние: температура, влажность, давление, турбулентность, пена, пар, изменение концентрации жидкости.

Микроволновые радарные уровнемеры (Radar)

Принцип действия радарных уровнемеров основан на измерении времени распространения электромагнитной волны (радиоволны) сверхвысокой частоты (1-30 ГГц) от антенны уровнемера до поверхности жидкости и обратно.

Радары подходят для использования во влажной, туманной и пыльной среде, а также при переменной температуре.

Импульсный метод – измерение времени прохождения импульса до поверхности и обратно – очень сложно реализовать, т.к. это время измеряется в наносекундах.

Более распространён способ непрерывного линейного частотного модулирования радиосигнала - FMCW (Frequency Modulated Continuous-Wave). При этом способе излученный и отражённый сигналы смешиваются, и образуется сигнал, частота которого равна разности частот этих сигналов. Эта разность пропорциональна расстоянию от антенны до поверхности.

Преимущества

- радиоволны могут распространяться и в вакууме, на них не влияет температура, давление, влажность и пыль

Недостатки

- электромагнитные волны поглощаются (не отражаются) диэлектриками (пластмасса, стекло, бумага и т.д.)

- высокая цена (чем выше частота, тем точнее измерения и тем дороже)

Гидростатическое измерение уровня

Используется зависимость давления столба жидкости от уровня. Давление столба жидкости измеряется с помощью дифференциальных датчиков давления - один датчик измеряет давление на дне резервуара, а другой – давление над поверхностью жидкости.

Емкостные уровнемеры (Capacitance)

В резервуар опускается конденсатор, представляющий собой длинную трубку с металлическим стержнем внутри. Вместе с резервуаром заполняется и трубка - из-за разной диэлектрической проницаемости жидкости и воздуха ёмкость конденсатора изменяется пропорционально уровню.

В качестве опорного электрода (внешних обкладок конденсатора) могут использоваться стенки резервуара.

Кондуктометрические сигнализаторы уровня

Используются для контроля уровня в проводящих жидкостях. В резервуар опускается пара электродов, и как только уровень повышается так, что электроды оказываются погружёнными в жидкость – уменьшается сопротивление между электродами и срабатывает выключатель. Для контроля нескольких уровней используются несколько пар электродов разной длины.

Вибрационные сигнализаторы уровня (Vibrating Switch)

Применяются для сигнализации уровня жидких и сыпучих веществ. Используется эффект камертона – в резонаторе, имеющем форму вилки, пьезоэлектрическим способом возбуждаются механические резонансные колебания, которые затухают и гасятся при погружении резонатора в сыпучее вещество.



Как выбрать

Измеряемая среда

- Измеряемая среда (жидкость, шлам, ил, сыпучее и т.п.)

- Диапазон рабочих температур измеряемой среды

- Давление измеряемой среды

- Электрическая проводимость

- Плотность

- Вязкость

- Диэлектрическая проницаемость

- Прилипает к зонду

- Содержит металлические включения

- Есть пена на поверхности

Окружающая среда

- Температура окружающей среды

- Влажность

- Наличие агрессивных сред

- Взрывоопасная зона

Технология

Хранение

- жидкости

- сыпучего вещества

Сепарация (определение уровня разделения несмешивающихся жидкостей)

Процесс (перемешивание, нагрев)

Реактор (химический процесс)

Измерение уровня

- Непрерывное

- Дискретное (сигнализация уровня), количество уровней

Способ измерения уровня

Контактный:

- поплавковый

- буйковый

- емкостной

- гидростатический

Бесконтактный:

- радарный

- ультразвуковой

- радиоактивный

Конструкция резервуара

- Наличие оборудования в ёмкости (циркуляционный насос, мешалка, нагреватель и т.п.)

- Размеры

- Материал

- Верх (открытый, форма крышки)

- Форма дна

- Расположение входных и выходных труб

- Место установки датчика, присоединение (фланцевое, врезное).

Измерение

- Диапазон измерения уровня

- Погрешность измерения

Преобразователь

- Питание

- Индикатор

- Место установки

- Кабельный ввод

- Выходной сигнал:

- Токовый 4...20 мА

- Релейный выход

- Полевая шина:

- HART

- PROFIBUS PA

- Foundation Fieldbus
