МНОГОУРОВНЕВЫЕ СВЕТОДИОДНЫЕ СИГНАЛЬНЫЕ БАШНИ БСС-215МВС
Многоуровневые сигнальные светодиодные лампы предназначены для использования в помещениях, позволяют контролировать технологические процессы с помощью световой и звуковой индикации.
Сигнальные лампы БСС-215МВС – круглого сечения с одной, двумя и тремя светодиодными секциями красного, зеленого и желтого цветов. Могут быть подключены в режиме постоянного свечения или в режиме мигания. Конструктивно световые сегменты представляют собой припаянные с двух сторон к плате управления светодиоды (рис. 1, рис. 2).
- Станки и конвейеры
- Автоматические ворота и шлагбаумы
- Индикация уровня заполнения в бункерах и резервуарах

Рис. 1 — светодиоды на плате управления Рис. 2 — светодиоды на плате управления
(вид спереди, питание выключено)* (вид сбоку, питание включено)*
* На рисунках 1 и 2 изображена модель БСС-215-3МВС

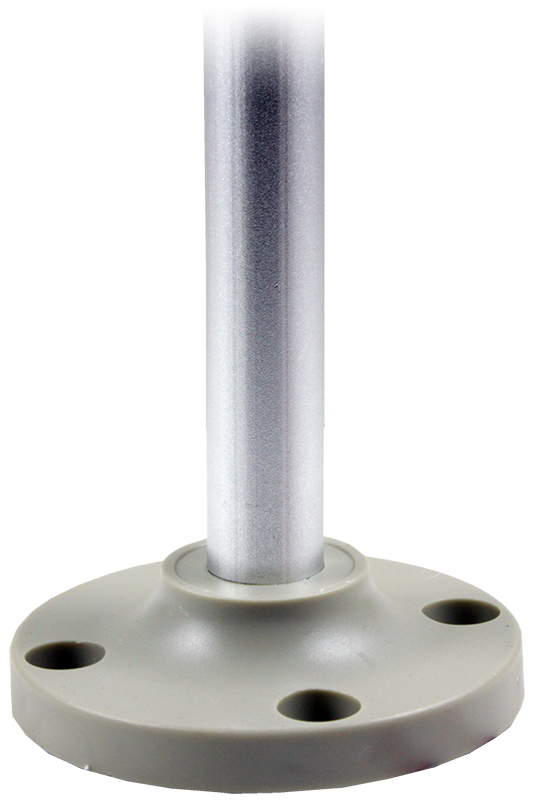

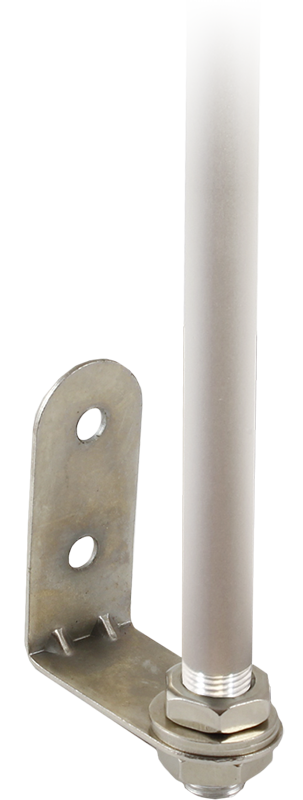

Площадка под винты для крепления Кронштейн для крепления на стену или
на горизонтальную поверхность иную вертикальную поверхность
Важно! С двух сторон штока находится резьба разного назначения (см. чертеж). При сборке башни с площадкой под винты шток вкручивается резьбой 2 в корпус лампы, а резьбой 1 в площадку. При сборке башни с кронштейном шток вкручивается резьбой 1 в корпус лампы, а на резьбу 2 устанавливается кронштейн.
Технические характеристики:
| Параметр | БСС-215-1МВС | БСС-215-2МВС | БСС-215-3МВС |
| Количество уровней | 1 | 2 | 3 |
| Цвет | Красный | Красный и зеленый | Красный, желтый и зеленый |
| Высота уровня | 64 мм | ||
| Диаметр лампы | 50 мм | ||
| Режимы работы | Постоянное свечение или мигание в зависимости от способа подключения | ||
| Питание | ~220 В, =24 B | ||
| Сирена | 100 дБ | ||
| Крепление | Площадка под винты или кронштейн | ||
| Степень пылевлагозащиты | IP43 | ||
| Температура эксплуатации | −10...+45°С | ||

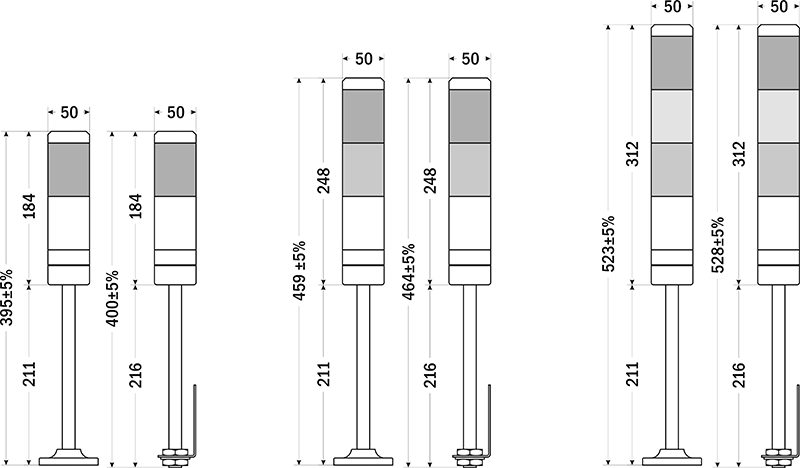

| Высота в сборе с площадкой под винты/с кронштейном |
395/400 мм ±5% |
459/464 мм ±5% |
523/528 мм ±5% |
| Вес с площадкой под винты/с кронштейном |
190/250 г | 240/300 г | 280/340 г |

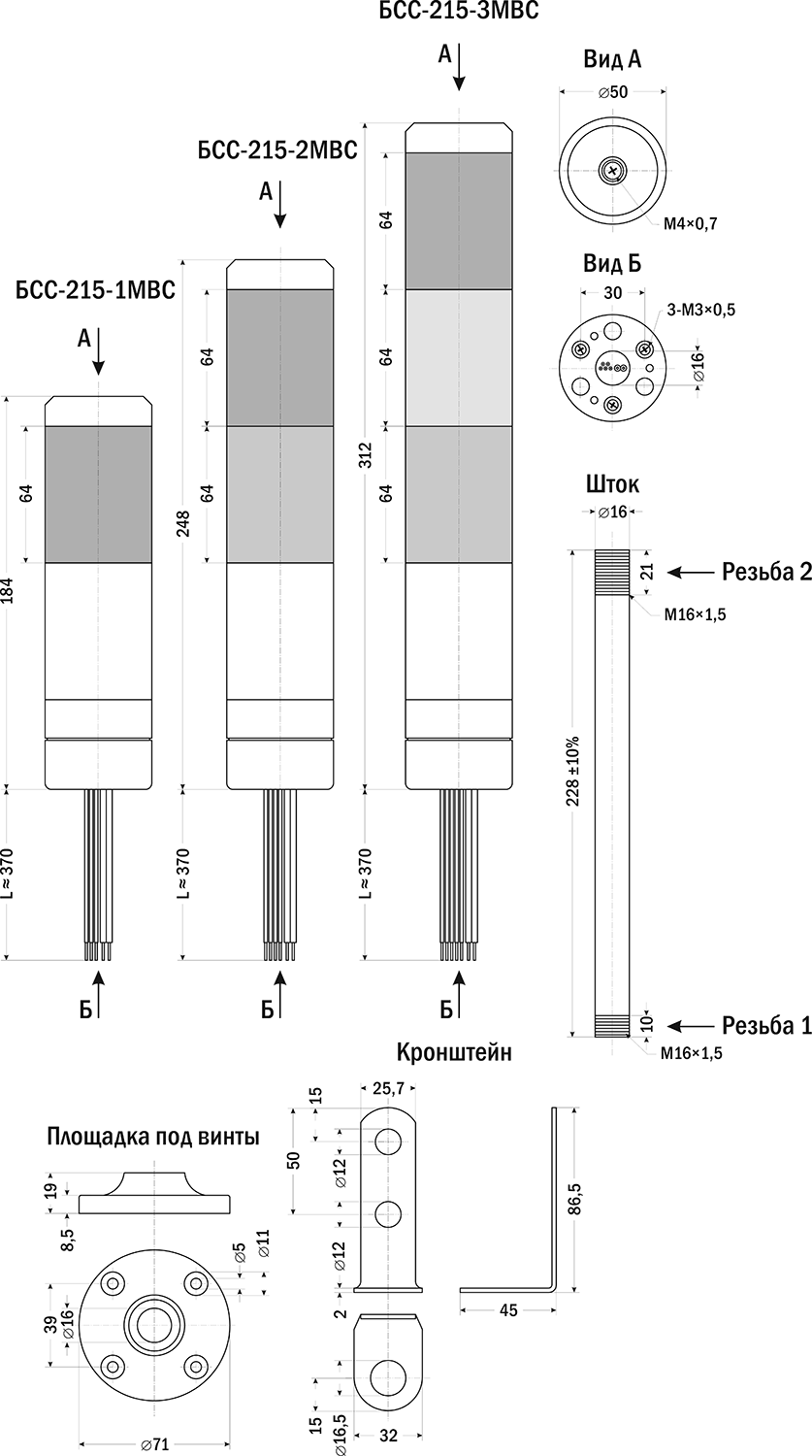

| Габаритные размеры |
![]() ![]() БСС-215-1МВС БСС-215-2МВС БСС-215-3МВС |

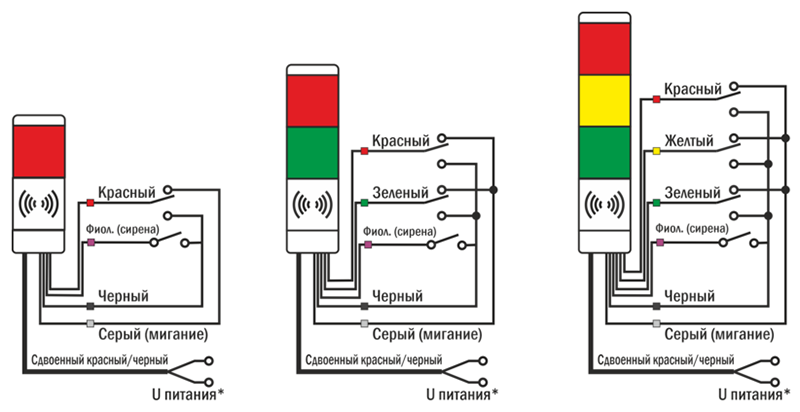

| Схемы подключения |
БСС-215-1МВС БСС-215-2МВС БСС-215-3МВС |
|
Для постоянного свечения цветные провода подключаются к общему черному. Для мигания цветные провода подключаются к общему серому. Внимание! Во избежание поломки прибора не подключайте цветные провода одновременно к общему черному и общему серому!* Соблюдение полярности при использовании напряжения питания =24 В не требуется. |
