ВОЛЬТМЕТР ОДНОФАЗНЫЙ ЩИТОВОЙ С РЕЛЕЙНЫМ ВЫХОДОМ OMIX V-1-0.5-K

Артикул: OMIX V-1-0.5-K
Рейтинг:
(0 голосов)
от 2625.00 руб.
Количество:
Сравнить

Вольтметр однофазный щитовой с релейным выходом Omix V-1-0.5-K предназначен для измерения и индикации напряжения в однофазных сетях переменного тока, сигнализации о выходе измеренных значений за установленные пределы

Особенности:

* Возможность подключения трансформатора напряжения

* 5 типоразмеров корпуса

Технические характеристики:

Параметр Значение
   Диапазон измерения напряжения  ~0...500 В (напрямую)
~0...10 кВ (с трансформатором)
   Погрешность  ±(0,5% + 1 е.м.р.)
   Релейный выход  ~1 A, 250 B
   Потребляемая мощность  < 3 ВА
   Питание  ~220 В ± 10%, 50...60 Гц
   Степень защиты  IP20
   Габаритные размеры P44: 48×48×73 мм
Р77: 72×72×85 мм
Р94: 48×96×105 мм
Р99: 96×96×86 мм
Р1212: 120×120×86 мм
   Размер врезного отверстия

P44: 45×45 мм
Р77: 67×67 мм
Р94: 43×91 мм
Р99: 91×91 мм

Р1212: 111×111 мм

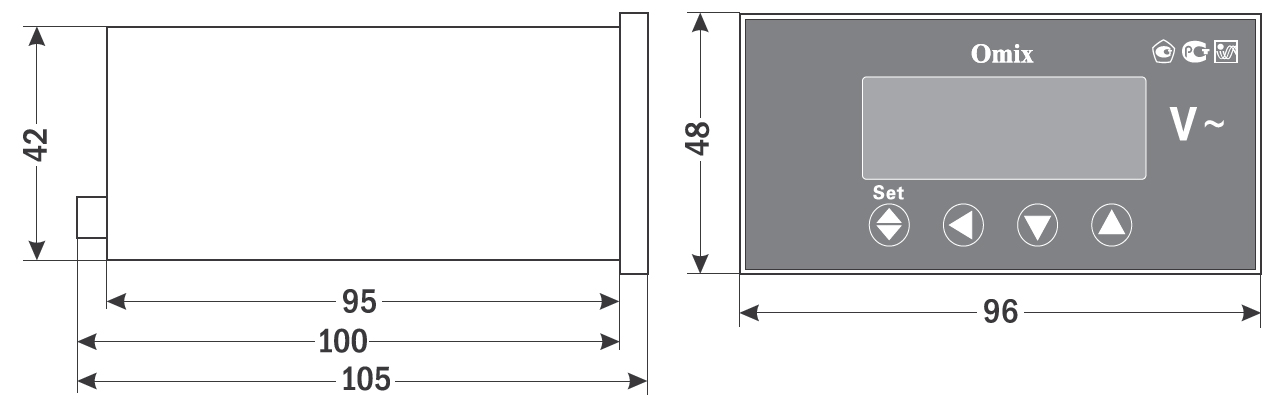

Габаритный чертеж
P44



P77



P94



P99



P1212



Версия: 2015-05-29-НТА

ДОКУМЕНТАЦИЯ И СХЕМЫ

Документ Дата изменения Размер Файл
Руководство по эксплуатации (Прошивка v. 15.1) 01.03.2017 0.78 Мб
Руководство по эксплуатации (Прошивка v. 11.3) 09.08.2017 1.43 Мб
Руководство по эксплуатации (Прошивка v. 10.6) 09.08.2017 1.02 Мб
Свидетельство об утверждении типа средств измерения 09.08.2016 1.25 Мб
