ТВЕРДОТЕЛЬНЫЕ РЕЛЕ ARC-SSR-H
Твердотельное (полупроводниковое) реле ARC-SSR-H предназначено для бесконтактной коммутации нагревательных элементов, ламп и других устройств с рабочим напряжением ~40…480 В
Особенности:
- полностью бесшумная работа
- светодиодный индикатор рабочего состояния
- отсутствие искрения и электрической дуги при коммутации
- низкий уровень электромагнитных помех благодаря применяемому методу определения перехода напряжения через ноль
- возможность коммутации электродвигателей
- не требует профилактических работ в процессе эксплуатации
- компактность, хорошая теплоотдача
Рекомендации:
1. При нагрузке свыше 5 А обязательно использование радиатора. Рабочая температуру реле ≤ 60°C
2. При установке реле на радиатор необходимо применять теплопроводную пасту
3. Для защиты реле от короткого замыкания необходимо использовать быстродействующие предохранители
4. Требуется заземление радиатора
Технические характеристики:
Параметр | Значения | ||
Ток нагрузки | 100 А, 120 А, 150 А | 200 А | 300 А |
Напряжение нагрузки | ~40…480 В | ||
Напряжение управления/реостат | =3…32 В | ||
Ток управления | ≤ 5…25 мА | ||
Напряжение включения | ≤ 1,3 В | ||
Ток утечки | ≤ 3 мА | ||
Время переключения | ≤ 10 мс | ||
Диэлектрическая прочность | ~2,5 кВ, 50 Гц/1 мин | ||
Сопротивление изоляции | 1000 МОм/=500 В | ||
Температура эксплуатации | −20…50°С без конденсации влаги | ||
Габаритные размеры | 94×25×37,5 мм | 94×34×42,5 мм | 95,5×39×41,5 мм |
Габаритные чертежи |
100 A, 120 A, 150 A |
|
200 A |
|
300 A |
Версия: 2015-05-19-КВА
ДОКУМЕНТАЦИЯ И СХЕМЫ
Схема | Размер | Файл |

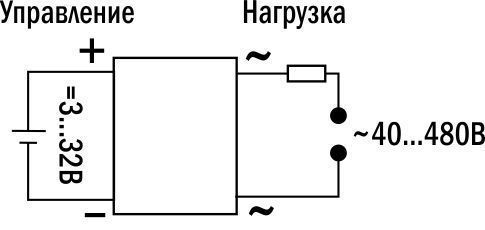

Схема подключения | 1.85 Мб | ![]() |
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 31.01.2018 | 0.32 Мб | ![]() |
Сертификат соответствия | 23.03.2011 | 1.18 Мб | ![]() |
Информационное письмо | 12.11.2012 | 0.73 Мб | ![]() |
Сертификат соответствия | 19.05.2016 | 1.07 Мб | ![]() |
ЦЕНЫ:
Ток, А | Стоимость |
---|---|
100 | 2177 руб. |
120 | 2225 руб. |
150 | 2296 руб. |
200 | 2703 руб. |
300 | 4090 руб. |
